系統構成

本系統主要由電解系統、儲存循環系統、氯氣吸收系統、內循環系統、自動控制系統等構成。

工藝原理

主要基于氯化銅直接電解的技術，將酸性蝕刻廢液引入電解設備，分正負極電解，電解過程陽極產生氯氣進行密封抽出和回溶、吸收，陰極電解出銅板。再生液調整orp、酸度和補充添加劑后，回用于酸性蝕刻系統。

尾液處理工藝流程圖

正極氣的回收和利用

主要特點

1.酸性蝕刻提銅，高效回收，最大限度的減輕排放壓力，銅回收率99%以上，大大提高經濟價值同時做到節能減排。

2.氯氣吸收設備自主設計、高效吸收；陰、陽極液分開回用，回用液高ORP、高酸度，需要添加的氧化劑和鹽酸大幅減少，節省成本。

3.氯氣尾氣處理設計獨特，最佳方案，杜絕安全隱患。

4.回用液蝕刻速度穩定，與未回用前速度變化不超于5%。

5.設備堅固耐用，採用高品質的材料，安全可靠，自動化程度高。

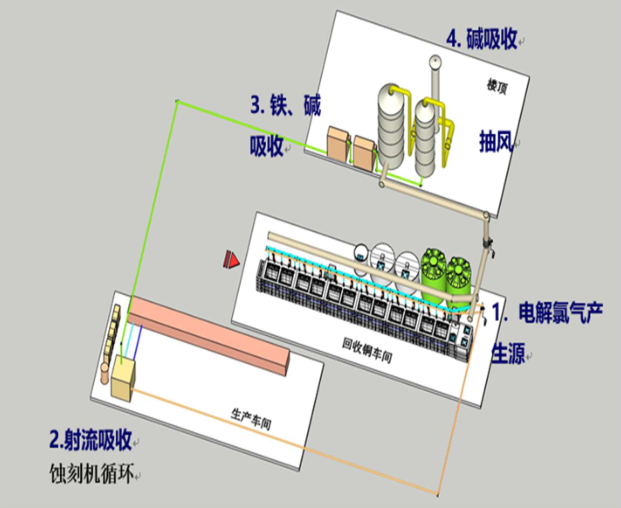

立體布局圖
